雷諾護墊，又叫格賓護墊，石籠護墊。
雷諾護墊是指由機編雙絞合六邊形金屬網面構成的厚度遠小于長度和寬度的墊形工程構件,其中裝入塊石等填充料後連接成一體，成為主要用于水利堤防、岸坡、海曼等的防 沖刷結構，具有柔性、對地基适應性的優點。
雷諾護墊是厚度在0.15-0.3m(含0.3m)的網箱結構。

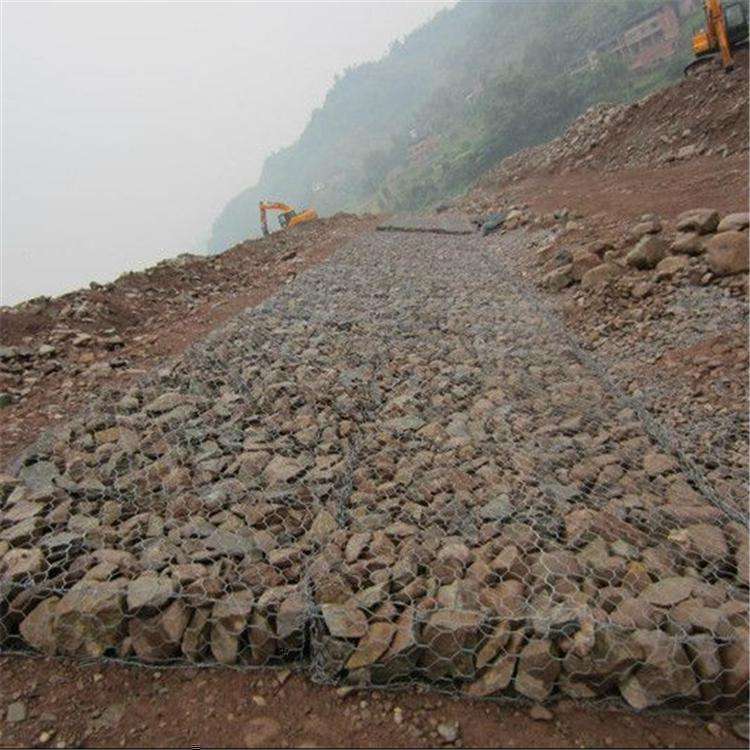

主要用作河道、岸坡、路基邊坡護坡結構。既可防止河岸遭水流、風浪侵襲而破壞，又實現了水體與坡下土體間的自然對流交換功能，達到生态平衡。坡上植綠可增添景觀、 綠化效果。雷諾護墊由隔闆分成若幹單元格,為了加強雷諾護墊結構的強度,所有的面闆邊端均采用直徑更大的鋼絲。雷諾護墊産品規格(具體尺寸可以根據工程設計要求定做)。

雷諾護墊參數

(1)孔徑:60*80mm、80*100mm、80*120mm、100*120mm、120*150mm

其中雙線絞合部分的長度不得小于50mm.以保證絞合部分鋼絲的金屬鍍層和PVC鍍層不受破壞。

(2)絲徑：雷諾護墊分三種絲徑-網絲、邊絲、綁絲

1.網絲的範圍在2mm-4mm

2.邊絲一般大于網絲，粗0.5mm-1mm

3.綁絲一般小于網絲，常見的以2.2mm居多

(3)鋼絲拉力:不小于38kg/m2 380N/mm

(4)表面處理

1.電鍍鋅。上鋅量最高為10g/m2。防腐性差

2.熱鍍鋅。上鋅量最高可以達到300g/m2。防腐性較強

3.高爾凡(鋅鋁合金)。這樣的分為兩種材質，鋅-5%鋁-混合稀土合金鋼絲、鋅-10%鋁混合稀土合金鋼絲。防腐性超強

4.PVC包塑。包塑的厚度一般包1.0mm的厚度，例如:2.7mm包完後為3.7mm。防腐性強

(5)隔斷:在雷諾護墊的長的方向上每一米加上一個隔斷

(6)尺寸:可定做

(7)孔徑、絲徑所對照的範圍

單隔闆和雙隔闆的區别：
1、制作工藝不同：雙隔闆雷諾護墊的網箱為一體成型網箱，除了蓋子，箱體其他部分是由一張網片折疊而成，即除蓋闆外，邊闆、端闆、及底闆間不可分割。而單隔闆雷諾護墊采用組裝方式，蓋闆，邊闆，端闆，底闆單獨生産組裝成網箱，各部分用螺旋鋼絲纏繞捆綁，網箱所有邊絲均采用粗絲加強格賓網的強度。
2、雙隔闆雷諾護墊比單隔闆雷諾護墊制作過程相對比較省時，但是雙隔闆雷諾護墊比單隔闆雷諾護墊穩定性更好 　　
3、相同尺寸的網箱，單隔闆雷諾護墊比雙隔闆雷諾護墊展開面積要少。
